有機肥設備之錘式粉碎機結構及優點

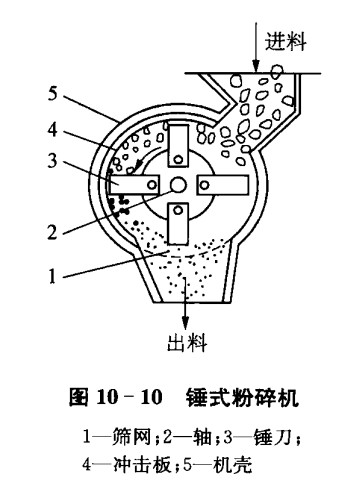

錘式粉碎機是利用快速旋轉的錘刀對物料進行沖擊粉碎,廣泛用于各種中等硬度物料的中碎與細碎作業。由于各種脆性物料的抗沖擊性較差,因此,這種粉碎機特別適用于脆性物料。其結構如圖10-10所示。

錘式粉碎機主軸上有鋼質圓盤或方盤轉子,盤上裝有可拆換的錘刀。錘刀可以自由擺動。當主軸以800~2500r/min在密封的機殼內旋轉時,刀片在各個不同的位置上,能夠以很大的沖擊力將物料粉碎。加入粉碎機中的物料,首先與鋸齒形的沖擊板撞擊,已經被粉碎的物料,通過機殼上的格柵網孔排出。未被粉碎的物料,被篩網阻截,再次受錘力沖擊粉碎。如遇有堅硬不能粉碎的物料,由于錘刀是活動地懸掛在盤上,可以搖動而讓開,可避免損傷機器,當然錘刀要收到較大的磨損,甚至損壞篩網。對于遇有堅硬的物料,可再次或多次沖擊粉碎。粉碎的物料,連續穿過機內的篩網排出。為了避免堵塞,除將篩網孔做成上小下大的錐形孔外,被粉碎的物料含水量不應超過10%~15%。
錘式粉碎機的優點是:可粗碎或細碎、單位產品的能量消耗低、體積緊湊、結構簡單、生產能力高等。它的主要缺點是:當粉碎較堅硬的物料時,錘刀磨損得較快。
